O P I S

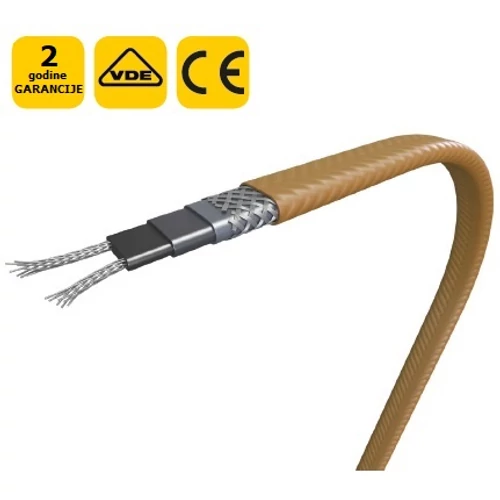

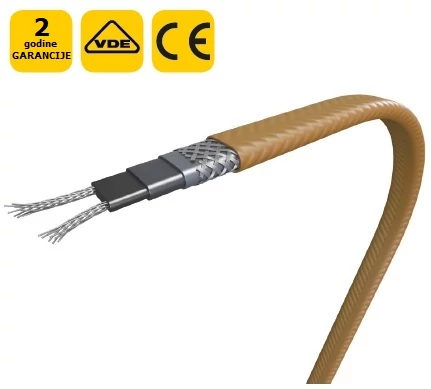

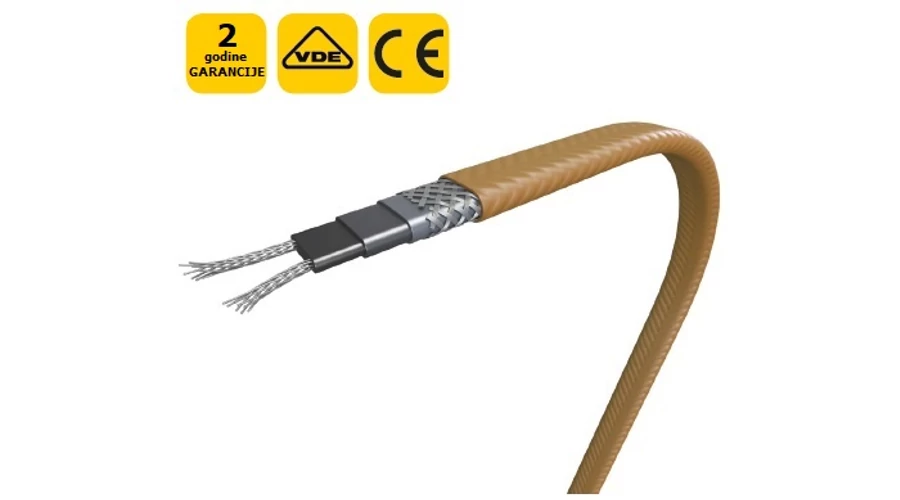

MAGNUM Trace Hot Water 12 W/m samoregulirajući grejni kabel (MTHW-12)
MTHW (MAGNUM Trace Hot Water) je samoregulirajući grejni kabel industrijske kategorije, posebno dizajniran da kompenzuje gubitak toplote u cevovodima za toplu vodu, na 65°C stepeni snage 12 W/m. Spoljni omotač trpi temperature do 85°C stepeni.
Kada topla voda nije konstantno u upotrebi može se primetiti da se posle izvesnog vremena u cevovodu ona ohladi. Ako bi želeli ponovo pustiti toplu vodu, primetiti ćemo da prvo ističe hladna voda koju ne želimo koristiti.
Upotrebom MTHW grejnog kabela nema pregrevanja, nema opasnosti od vrele vode čak iako se grejni kablovi ukrste. Snaga se podešava samoregulaciom kabela, na osnovu temperature cevovoda, pa je upotreba bezbedna i pouzdana. Postavlja se na cevovod, ispod izolacije tako da više ne treba računati sa prekomernom upotrebom vode! MAGNUM grejni kabel održava željenu temperaturu vode. Samoregulirajuće delovanje je u skladu sa aktuelnom temperaturom cevovoda.
Postavljanje MTHW grejnog kabela je jednostavno i brzo, može se seći na potrebnu dužinu, ne zahteva specijalni alat ili znanja.
Važno!
Gubici toplote zavise od promera cevovoda, spoljne temperature i protoka tečnosti. Poželjno je postavljanje izolacije!
Postavljanjem u sistem termostata ili senzora temperature se poboljšava energetska efikasnost.
Maksimalne preporučljive dužine kabela, za napon 230 V i osigurač tipa C , u donjoj tabeli.
|
Tip |
Temperatura uključenja |
230V |
|||
|
6A |
10A |
16A |
20A |
||
|
MTHV-9 |
180C |
56 |
92 |
128 |
- |
|
00C |
38 |
64 |
102 |
128 |
|
|
MTHV-12 |
180C |
34 |
56 |
90 |
94 |
|
00C |
24 |
40 |
64 |
80 |
|
|
Za upotrebu sa osiguračem C tipa u skladu sa standardom BS EN60898:1991 |
|||||
Preporučljive dimenzije izolacije u milimetrima u donjoj tabeli.
|
Tip |
Temperatura |
Prečnik cevi (mm) |
|||||
|
15 |
22 |
28 |
35 |
42 |
54 |
||
|
MTHV-9 |
600C |
25 |
30 |
40 |
50 |
60 |
75 |
|
550C |
20 |
25 |
30 |
40 |
50 |
60 |
|
|
MTHV-12 |
500C |
15 |
20 |
25 |
30 |
40 |
50 |
|
45-700C |
30 |
40 |
50 |
60 |
75 |
75 |
|
|
Navedeni podaci su dobijeni pri prosečnoj temperatura od 360C i upotrebi izolacije kvaliteta 0,038W/mK |
|||||||
Ukoliko Vam je potrebna pomoć u izboru odgovarajućeg samoregulirajućeg grejnog kabela kontaktirajte nas na info@elektrogrejanje.rs ili na telefon 069/1462769.
Tehničke karakteristike Magnum Trace Hot Water (MTHW)
- Maksimalna temperatura spoljnog omotača 85°C
- Maksimalno zagrevanje 65°C
- Minimalna radna temperatura -30°C
- Maksimalni otpor 18,2 Ohm/km
- Napon 230 V
- Spoljni omotač je termoplastičan TPE
- Vodootpornost 100%
- Dimenzije 13 x 6,8 mm
- Minimalni radijus savijanja 25 mm
- Težina 12 kg / 100 m
- Boja braon
- Sertifikat CE u saglasnosti sa DIN EN 62395-1 standardom
- 2 godine garancije na elektromehanički rad
Dostupno za nabavku
- Spoljni termostat
- Senzor spoljne temperature
- Senzor temperature cevovoda
- Senzor temperature tla
- Set spojnica za povezivanje kabela
- Poklopac kabela i set zaptivača
