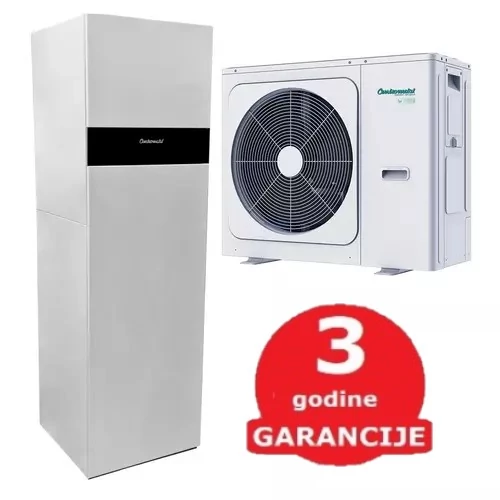

Centrometal HP-Cm Split Tower EH 6 kW toplotna pumpa vazduh-voda (R32 / 230V / A+++)

Centrometal HP-Cm Split Tower EH 6 kW toplotna pumpa vazduh-voda A+++

Najnaprednija serija split toplotnih pumpi ovog proizvođača je Split Tower EH serija, koja isporučuje ključne komponente grejnog sistema unutar unutrašnje jedinice koja je površine 60 x 60 cm. HP-Cm Split Tower EH 6 kW toplotna pumpa dolazi sa ugrađenim baferom od 30 litara, neto rezervoarom za toplu vodu (PTV) od 170 litara, ekspanzionim rezervoarom za PTV od 12 litara i ekspanzionim rezervoarom za grejni krug od 8 litara, 2 cirkulacione pumpe i dodatnim električnim grejanjem od 3 kW.

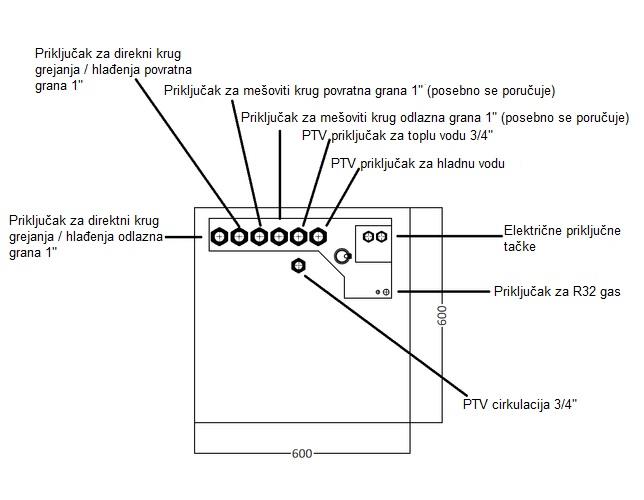

Radi lakše i brže instalacije, priključci za PTV, grejni/hladni krug, električnu energiju i R32 gas nalaze se na gornjoj strani unutrašnje jedinice. Osnovna konfiguracija je pripremljena za 1 PTV krug i 1 direktni grejni/hladni krug, dok se dodatni mešani krug sa cirkulacionom pumpom može naručiti uz doplatu.

Ova kompaktna i tiha split toplotna pumpa, sa inverterskim kompresorom za ekonomičan rad, naprednom kontrolom i grafičkim prikazom na upravljačkoj jedinici, pruža visoku efikasnost (COP 5 / SCOP 4,95) za grejanje, hlađenje i pripremu tople vode. Za rad joj je potrebna jednofazna električna instalacija.

• Kod temperature vode od 35°C: A+++ (ErP)
• Kod temperature vode od 55°C: A++ (ErP)
• Radni temperaturni opseg za grejanje: -25°C do 35°C
• Radni temperaturni opseg za hlađenje: -5°C do 43°C
• Radni temperaturni opseg za pripremu tople vode: -25°C do 43°C

Raspon temperature vode za različite namene:

• Grejanje: 25°C do 65°C
• Hlađenje: 5°C do 25°C
• Priprema tople vode: 30°C do 60°C

Brošura Centrometal toplotne pumpe za preuzimanje sa detaljnim tehničkim podacima. Za preuzimanje kliknite na sliku ispod.

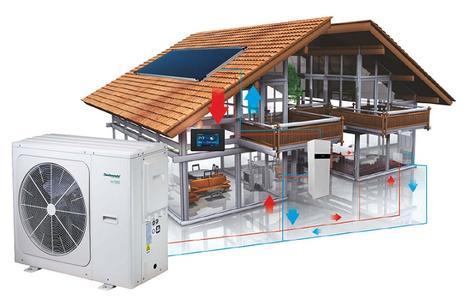

Kako izgleda kompletan sistem?

• Grejanje
• Hlađenje
• Topla voda u jednom sistemu.

• Spoljna jedinica split sistema radi van objekta (58 dB), dok se tiha unutrašnja jedinica (38 dB) nalazi unutar kuće.
• Kroz upravljačku jedinicu kontroliše ceo sistem za grejanje, hlađenje i pripremu tople vode, omogućavajući prilagođavanje operativnih parametara.
• Grejni sistem može biti podno, zidno ili plafonsko grejanje, fan-coil uređaji ili, u nekim slučajevima, radijatori (pri povezivanju radijatorskog sistema, konsultujte se sa stručnjakom).
• Priprema tople vode se odvija u indirektnom HMV rezervoaru od 200 litara, ugrađenom u unutrašnju jedinicu, sa dodatnim grejačem od 2 m². Po potrebi na PTV rezervoar se može ugraditi dodatni električni grejač
• Takođe možete rashladiti svoj dom pomoću fan-coil jedinica i zidnih i plafonskih sistema.
• Toplotna pumpa se takođe može napajati solarnim sistemom.
• Oprema se može dopuniti i Wi-Fi modulom.

Zašto odabrati Split sistem?

• Split sistemi koriste tehnologiju usavršenu tokom dugogodišnje primene u klimatizaciji.
• Bezbedni su za upotrebu i pri najnižim temperaturama, zahvaljujući specijalnom rashladnom gasu koji sprečava zamrzavanje sistema.
• Zahvaljujući upotrebi prethodno pomenutog rashladnog gasa, toplota se prenosi na sistem grejanja ili hlađenja sa visokom efikasnošću.
• Instalaciju može izvršiti samo sertifikovani stručnjak, čime se osigurava dugoročno, bezbedno i efikasno funkcionisanje.
• Pravilno dimenzionisani i konfigurisani grejni, hladni i PTV sistemi omogućavaju da toplotna pumpa zadovolji sve energetske potrebe domaćinstva.
• Svi uređaji dolaze sa potpunom garancijom na rad.

Struktura spoljne jedinice

Povećana površina izmenjivača toplote sa bakarnim cevima od 9,5 mm i aluminijumskim pločama sa visokim prenosom toplote. Spoljna površina izmenjivača toplote je obrađena posebnim antikorozivnim materijalom koji produžava život (plavo na slici).

Panasonic DC ventilator sa bezčetnim motorom, koji omogućava tiši rad i manju potrošnju energije u režimima grejanja i hlađenja.

Novi inverterski kompresor sa dvostrukim ekscentričnim balansiranjem i ugrađenim magnetima, smanjuje potrošnju energije i nivo buke.

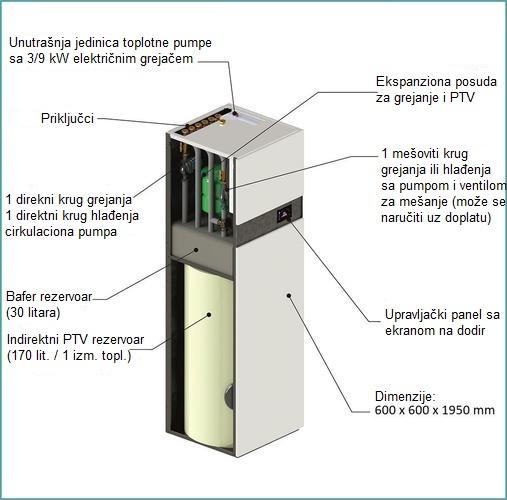

Struktura unutrašnje jedinice

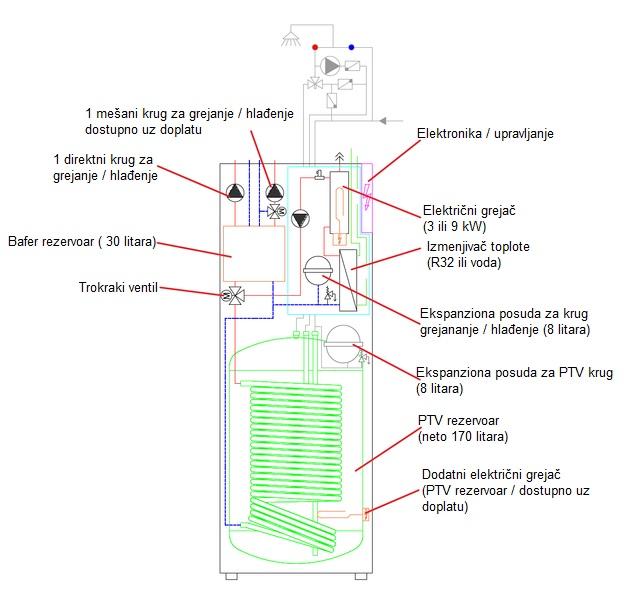

Kompaktna konstrukcija omogućava laku dostupnost za održavanje. Komponente uključuju 2 cirkulacione pumpe, pločasti izmenjivač toplote, trokraki ventil, ekspanzione rezervoare, PTV rezervoar od 200/170 litara, bafer rezervoar od 30 litara, električno grejanje od 3 kW, prekidač pritiska, ventil za odzračivanje, manometar i osnovnu ploču toplotne pumpe.

HPCU360iCM upravljačka jedinica:

• Upravljačka jedinica se nalazi na prednjoj strani unutrašnje jedinice, iza crnog zaštitnog elementa, elektronska kontrolna jedinica toplotne pumpe je ugrađena ispod poklopca unutrašnje jedinice.
• Korisnički interfejs sa jednostavnim i transparentnim sistemom menija, servisnim dijagnostičkim menijem zaštićenim kodom.

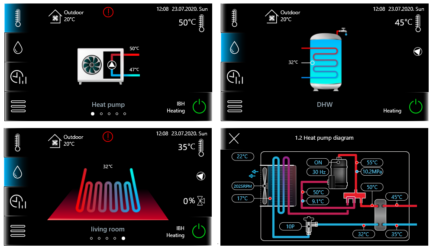

• Upravljačka jedinica sa velikim ekranom osetljivim na dodir i grafičkim prikazom.
• Lako upravljanje, pregledan meni i opcije programiranja temperature i režima rada.
• Može se dodati dodatni Wi-Fi modul za daljinsko upravljanje.

Ključne karakteristike upravljanjem Centrometal toplotne pumpe:

• Kontrolna tabla u boji i ekran osetljiv na dodir i unutrašnja jedinica takođe funkcionišu kao sobni termostat kada se postavljaju u zagrejanu prostoriju.
• Kontrola može da upravlja sledećim kao standardnom opremom
  • Direktan krug za grejanje/hlađenje
  • Mešoviti krug grejanja / hlađenja (može se podesiti i kao direktni krug, može se naručiti uz doplatu)
  • Proizvodnja tople vode za domaćinstvo (sa priključkom za cirkulaciju)
• Sistemi grejanja koji se mogu birati, podno grejanje, fan-coil i niskotemperaturni radijator (režim hlađenja nije dostupan za sistem radijatorskog grejanja)
• U slučaju mešovitog kruga, u režimu grejanja moguće je birati između spoljne temperature / regulacije na osnovu krive grejanja ili konstantne temperature protoka vode, dok je u režimu hlađenja dostupna samo opcija konstantne temperature polaza
• Može se povezati na sisteme podnog grejanja u kojima svaki krug podnog grejanja kontroliše poseban sobni termostat. preko servo motora za isključivanje. Oni se povezuju na zajednički terminal koji obezbeđuje signal bez potencijala na ulaze mešovitog kola
• Regulator usmerava trosmerni preklopni ventil (ventil sa skladištenjem sile opruge), koji usmerava vodu za grejanje ili u ugrađeni indirektni rezervoar tople vode ili u međuspremnik prema trenutnoj potražnji
• Vremena uključivanja grejanja i hlađenja se mogu vremenski odrediti
• Rad pomoćnog električnog grejanja (ako nije dostupna potrebna temperatura vode)
• Pokretanje dodatnog kotla na gas, pelet ili električni ako nije dostupna potrebna temperatura vode
• Prikazivanje poruka o greškama i upozorenja na displeju
• Specijalni servisni meni zaštićen kodom, brzo i jednostavno otkrivanje i eliminisanje grešaka

Unapred programirane funkcije upravljanja i rada:

• Najvažnije i najčešće korišćene funkcije obezbeđuju prioritet proizvodnje GREJANJE, HLAĐENJE i PTV (tople vode) tako što se biraju ručno na kontrolnoj tabli. U ovom režimu ručnog prioriteta, toplotna pumpa će prvo izvršiti izabranu funkciju tako što će u potpunosti iskoristiti svoju snagu.
  • Kada se pritisne dugme GREJANJE, uređaj će zagrejati objekat. Ovim, u zavisnosti od veličine imanja, stan brže dostiže željenu temperaturu.
  • Pokretanjem programa dugmetom HLAĐENJE, hlađenje će imati prioritet nad svim ostalim funkcijama, na primer kada se stan malo zagreja u jesenjem ili prolećnom danu.
  • Pokretanjem funkcije PTV, toplotna pumpa se fokusira na proizvodnju tople vode potrebne u domaćinstvu.
• Brzo zagrevanje tople vode za upotrebu - Ponekad se desi da topla voda u domaćinstvu nestane iz rezervoara PTV-a, u takvim slučajevima se može koristiti ova funkcija, topla voda će ponovo biti dostupna za vrlo kratko vreme!
• AUTOMATSKI režim je najtipičniji režim podešavanja uređaja. Uz pomoć raznih okova i senzora, kontrolna tabla održava temperaturu objekta u skladu sa vašim unapred podešenim potrebama na osnovu osnovnog programa podešenog u fabrici. Snabdevanje PTV-om se vrši dok se obavlja funkcija grejanja i hlađenja.
• EKO režim, za one koji žive ekološki! Toplotna pumpa, koja je ionako energetski efikasna, ima ekološki prihvatljiv način rada. Performanse su minimum neophodan za obavljanje različitih funkcija koristeći što je moguće manje energije.
• COMFORT režim, puna snaga se koristi za obavljanje osnovnih funkcija toplotne pumpe unutar unapred podešenih temperaturnih opsega.
• Režim tokom ODMORA. Ako odlazite na najmanje 2 dana, vredi pokrenuti ovu funkciju. U takvim slučajevima uređaj obezbeđuje dovod PTV na minimum, a grejanje ili hlađenje na osnovu unapred podešene temperature.
• TIH mod. Preporučujemo da koristite ovaj režim kada ste u blizini uređaja koji se nalazi na otvorenom ili kada ne želite da uznemiravate komšije noću. U ovom slučaju, brzina ventilatora se smanjuje i uređaj radi sa manje emisije buke.
• DEZINFEKCIJA režim. Da biste sprečili infekciju legionelom, takođe je vredno pokrenuti ovu funkciju s vremena na vreme. U ovom slučaju, visokotemperaturni medij za grejanje teče kroz sistem, dezinfikujući cevnu mrežu.

Koja rešenja vam nudimo?
Toplotna pumpa može obavljati nekoliko zadataka. Vaše potrebe, veličina imovine i postojeći sistemi utiču na mogućnosti korišćenja. Sa profesionalnim iskustvom naše kompanije i širokom mrežom kontakata proizvođača, stojimo vam na raspolaganju da kreiramo najefikasniji sistem za svaku potrebu.

Standardna oprema toplotne pumpe Centrometal HP-Cm Split Tover EH 6 kW:

• Spoljna jedinica
• Unutrašnja jedinica sa sledećim komponentama
  • HPCU360iCM kontrolna jedinica
  • Pufer rezervoar od 30 litara
  • Indirektni rezervoar PTV 200/170 litara
  • Cirkulaciona pumpa direktnog kruga grejanja i zatvoreni ekspanzioni rezervoar (8 litara)
  • Cirkulaciona pumpa PTV i zatvoreni ekspanzioni rezervoar (12 litara)
  • Trokraki ventil za menjanje
  • 3 kW dodatno električno grejanje
• Y filter
• T5 senzor sa kablom od 10 metara
• Povezivanje i uputstvo za upotrebu
• Uputstvo za upotrebu upravljačke jedinice
• 3 godine pune garancije

Korisnički vodič za kontrolnu tablu, vodič za povezivanje spoljne jedinice i listovi sa podacima (R32). Da biste preuzeli, kliknite na slike ispod

Dostupni dodaci:

• Magnetni filter za mulj (neophodan za održavanje garancije).
• Wi-Fi modul (HPnet300).
• Bežični termostat sa ekranom osetljivim na dodir (HPx40CM).
• Spoljašnji senzor temperature.
• Dodatni set modula za upravljanje 1 mešovitim krugom grejanja (HPT-MC) (komplet uključuje 1 trokraki ventil sa pokretnim motorom, 1 cirkulacionu pumpu, izolovane delove cevi i senzor temperature kruga grejanja)
• Radio-frekventni predajnik (HPrfCM) za povezivanje sa HPx40CM termostatom.
