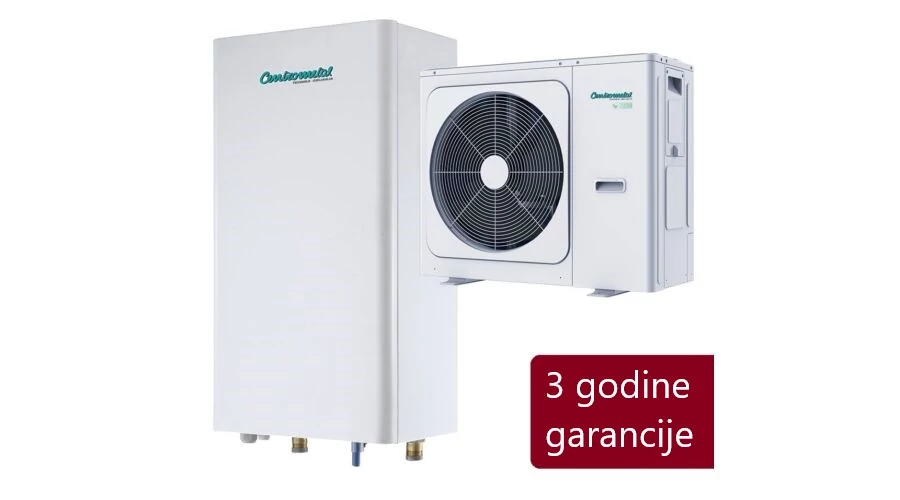

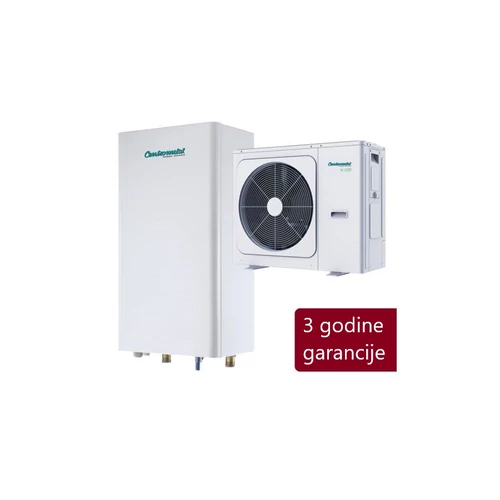

Centrometal HP-Cm Split EH 10 kW vazduh-voda toplotna pumpa (R32 / 230V / A+++)

Centrometal HP-Cm Split EH 10 kW toplotna pumpa vazduh-voda A+++
Moderna split toplotna pumpa male veličine i tihog rada. Sa inverter kompresorom koji garantuje ekonomičan rad, vrhunskom kontrolom i kontrolnom jedinicom sa grafičkim displejem. Sa visokom radnom efikasnošću (COP 5 / SCOP 5,2) za grejanje, hlađenje i proizvodnju tople vode za domaćinstvo. Rad toplotne pumpe zahteva jednofazni električni priključak.
Toplotna pumpa HP-Cm Split EH od 10 kW standardno dolazi sa ugrađenim pomoćnim električnim grejačem od 3 kW u slučaju da vam je potrebna dodatna toplotna snaga.

Na temperaturi odlazne vode od 35°C: A+++ (ErP)
Na temperaturi odlazne vode od 55°C: A++ (ErP)
Opseg radne temperature grejanje: od -20°C do 35°C
Opseg radne temperature hlađenja: od -5°C do 43°C
Opseg radne temperature za proizvodnju tople vode za domaćinstvo: od -25°C do 43°C

Opseg temperature odlazne vode za grejanje: od 25°C do 65°C
Opseg temperature odlazne vode za hlađenje: od 5°C do 25°C
Opseg temperature odlazne vode za proizvodnju tople vode za domaćinstvo: od 30°C do 60°C

Brošura Centrometal toplotne pumpe za preuzimanje sa detaljnim tehničkim podacima. Za preuzimanje kliknite na sliku ispod.

Kako bi ceo sistem mogao da izgleda?

• Grejanje,​
• Hlađenje,
• Topla voda za domaćinstvo u jednom sistemu.

• Spoljna jedinica Split sistema radi van objekta (60 dB), unutrašnja jedinica sa tihim radom (42 dB) se nalazi unutar kuće.
• Preko svoje kontrolne jedinice reguliše ceo sistem grejanja, hlađenja i tople vode, a parametri njegovog rada se mogu menjati.
• Sistem grejanja može biti podno, zidno i plafonsko, sa fan-coil jedinicama ili, u krajnjem slučaju, čak i sa radijatorima (ako nameravate da se priključite na sistem radijatorskog grejanja, uvek se konsultujte sa specijalistom).
• Za proizvodnju tople vode za kućnu upotrebu, potrebna je ugradnja tzv indirektnog rezervoara tople vode za domaćinstvo.
• Naši rezervoari tople vode za domaćinstvo opremljeni sa dve spirale izmenjivača toplote mogu se povezati na solarni kolektor ili drugi izvor toplote, tako da se topla voda može proizvoditi u kombinovanom režimu.
• Takođe možete rashladiti svoj dom pomoću fan coil jedinice i zidnih i plafonskih sistema.
• Toplotna pumpa se takođe može napajati solarnim sistemom.
• Električni grejni kabl za zaštitu rashladnog kola i hidrauličkog dela od smrzavanja
• 2-zonska detekcija spoljne temperature
• Može se povezati jedinica za daljinsko upozorenje

Zašto split sistem?

• Princip rada koji se koristi decenijama. Toplotne pumpe split sistema vazduh-voda takođe koriste split sistem, već poznat iz tehnologije klimatizacije i usavršavan dugi niz godina.
• Bezbedan je za upotrebu čak i po najhladnijem vremenu. Zahvaljujući specijalnom rashladnom gasu koji se koristi u spoljnoj jedinici, sistem i toplotna pumpa nisu u opasnosti od smrzavanja.
• Zahvaljujući upotrebi prethodno pomenutog rashladnog gasa, toplota se prenosi na sistem grejanja ili hlađenja sa visokom efikasnošću.
• Može ga povezati samo kvalifikovani specijalista, tako da je zagarantovan dugoročan, siguran i efikasan rad toplotnih pumpi Centrometal HP-Cm Split.
• U pravilno dimenzionisanom i projektovanom sistemu grejanja, hlađenja i PTV-a, toplotna pumpa obezbeđuje celokupno snabdevanje energijom vašeg domaćinstva.
• Potpuna garancija proizvođača za rad toplotne pumpe.

Struktura spoljne jedinice:

Izmenjivač toplote sa povećanom površinom sa bakarnim cevima prečnika 9,5 mm i površinom obloženom aluminijumom sa izvanrednom sposobnošću prenosa toplote na vazdušnoj strani. Spoljna površina izmenjivača toplote je obrađena posebnim antikorozivnim materijalom koji produžava život (plavo na slici).

Panasonic DC motor ventilatora bez četkica sa ne regulisanom i regulisanom brojom okreta, što aktivno doprinosi niskoj potrošnji električne energije i tihom radu u režimu grejanja i hlađenja.

Novorazvijeni visokofrekventni inverter kompresor sa dvostrukim ekscentričnim balansiranjem, grejanjem kućišta radilice, ugrađenim magnetom, tihim radom i širokim radnim opsegom. Novi motor sa inverterom ne samo da značajno smanjuje radnu buku, već i potrošnju energije kompresora.

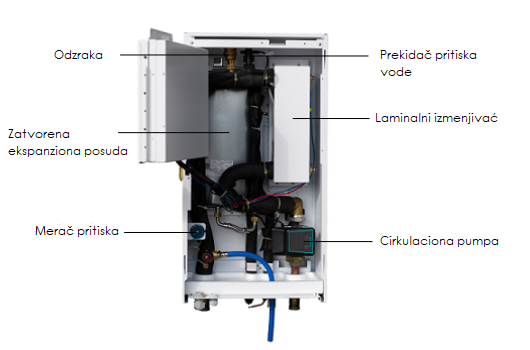

Struktura unutrašnje jedinice

Zahvaljujući jednostavnoj strukturi, komponente unutrašnje jedinice su lako dostupne i periodično održavanje se može obaviti brzo i lako.
Struktura uključuje cirkulacionu pumpu, ALFA LAVAL pločasti izmenjivač toplote, zatvoreni ekspanzioni rezervoar, prekidač pritiska vode, ventil za odzračivanje, manometar i osnovnu ploču toplotne pumpe.

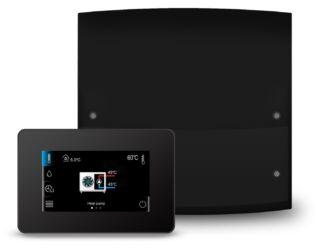

HPCU360iCM kontrolna jedinica sa kontrolnom pločom u boji i ekranom osetljivim na dodir:

• Upravljačka jedinica se nalazi u posebnoj kutiji koja se može okačiti na zid ili na unutrašnju hidrauličnu jedinicu
• Korisnički interfejs sa jednostavnim i transparentnim sistemom menija, servisnim dijagnostičkim menijem zaštićenim kodom

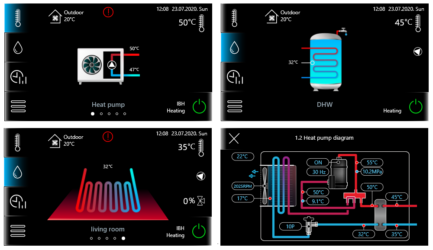

• Interfejs za upravljanje sa velikim ekranom osetljivim na dodir i grafičkim ekranom
• Više nivoa i programabilna podešavanja temperature i rada
• Interfejs upravljača je mobilni dizajn, a ne stacionarni uređaj
• Dodatni WIFI modul se može povezati

Najvažnije karakteristike upravljanja toplotnom pumpom Centrometal

• Kontrolna tabla u boji i ekran osetljiv na dodir, smeštena u zagrejanoj prostoriji, takođe funkcioniše kao sobni termostat
• Kontrola može da upravlja sledećim kao standardnom opremom
  • Hidraulični menjač ili bafer rezervoar
  • Direktan krug za grejanje/hlađenje
  • Dva mešovita kruga grejanja / hlađenja (mogu se podesiti i kao direktni krug)
  • Rezervoar tople vode za domaćinstvo sa priključkom za recirkulaciju
• Sistemi grejanja koji se mogu birati, podno grejanje, fan coil i radijator niske temperature (režim hlađenja nije dostupan za sistem radijatorskog grejanja)
• U slučaju mešovitih kola, u režimu grejanja moguće je birati između spoljne temperature / regulacije na osnovu krive grejanja ili konstantne temperature protoka vode, dok je u režimu hlađenja dostupna samo opcija konstantne temperature polaza
• Može se povezati na sisteme podnog grejanja u kojima svaki krug podnog grejanja kontroliše poseban sobni termostat. preko servo motora za isključivanje. Oni se povezuju na zajednički terminal koji obezbeđuje signal bez potencijala na ulaze mešovitog kola
• Regulator može da kontroliše trosmerni preklopni ventil (ventil sa skladištenjem sile opruge), koji usmerava vodu za grejanje ili u indirektni rezervoar tople vode ili u hidraulični preklopnik/bafer rezervoar prema trenutnoj potražnji
• Vremena uključivanja grejanja i hlađenja se mogu vremenski odrediti
• Rad pomoćnog električnog grejanja (ako nije dostupna potrebna temperatura vode
• Pokretanje dodatnog kotla na gas, pelet ili električni ako nije dostupna potrebna temperatura vode
• Prikazivanje poruka o greškama i upozorenja na displeju
• Specijalni servisni meni zaštićen kodom, brzo i jednostavno otkrivanje i eliminisanje grešaka

Unapred programirane funkcije upravljanja i rada:

• Najvažnije i najčešće korišćene funkcije obezbeđuju prioritet proizvodnje GREJANJA, HLAĐENJA i PTV (tople vode). Iskoristivši u potpunosti performanse toplotne pumpe, ona će prvenstveno obavljati izabranu funkciju.
  • Kada se pritisne dugme GREJANJE, uređaj će zagrejati objekat. Ovim, u zavisnosti od veličine imanja, stan brže dostiže željenu temperaturu.
  • Pokretanjem programa dugmetom HLAĐENJE, hlađenje će imati prioritet nad svim ostalim funkcijama, na primer kada se stan malo zagreja u jesenjem ili prolećnom danu.
  • Pokretanjem funkcije PTV, toplotna pumpa se fokusira na proizvodnju tople vode potrebne u domaćinstvu.
• Brzo zagrevanje tople vode za domaćinstvo - Ponekad se desi da topla voda u domaćinstvu ponestane iz rezervoara PTV-a, u takvim slučajevima može se koristiti ova funkcija, topla voda će ponovo biti dostupna za vrlo kratko vreme!
• AUTOMATSKI režim je najtipičniji režim podešavanja uređaja. Uz pomoć raznih okova i senzora, kontrolna tabla održava temperaturu objekta prema vašim unapred podešenim potrebama na osnovu programa podešenog u fabrici. Snabdevanje PTV se vrši dok se obavlja funkcija grejanja i hlađenja.
• EKO režim, za one koji žive ekološki! Toplotna pumpa, koja je ionako energetski efikasna, ima ekološki prihvatljiv način rada. Performanse su minimum neophodan za obavljanje različitih funkcija koristeći što je moguće manje energije.
• COMFORT režim, puna snaga se koristi za obavljanje osnovnih funkcija toplotne pumpe unutar unapred podešenih temperaturnih opsega.
• Režim tokom ODMORA. Ako odlazite najmanje 2 dana, vredi pokrenuti ovu funkciju. U takvim slučajevima uređaj obezbeđuje dovod PTV na minimum, a grejanje ili hlađenje na osnovu unapred podešene temperature.
• Tihi režim. Preporučujemo da koristite ovaj režim kada ste u blizini uređaja koji se nalazi na otvorenom ili kada ne želite da uznemiravate komšije noću. U ovom slučaju, brzina ventilatora se smanjuje i uređaj radi sa manje emisije buke.
• DESINFECT režim. Da biste sprečili infekciju legionelom, takođe je vredno pokrenuti ovu funkciju s vremena na vreme. U ovom slučaju, visokotemperaturni medij za grejanje teče kroz sistem, dezinfikujući cevnu mrežu.

Koja rešenja vam nudimo?

Toplotna pumpa može obavljati mnoge funkcije. Vaše potrebe, veličina imovine i postojeći sistemi sve to određuju. Naša kompanija, bilo koje rešenje koje je najpogodnije, stoji vam na raspolaganju da stvori najefikasniji sistem sa svojom stručnošću i širokom mrežom kontakata proizvođača. Sav pribor, od najmanjeg sklopa do raznih tipova dodatnih kotlova, stoji Vam na raspolaganju!

Dozvolite nam da vam predstavimo koncept konstrukcije sistema, kliknite na slike za uvećanje:

1) Hidraulični prikaz sa hidrauličnim menjačem i sa PTV rezervoarom

2) Hidraulični prikaz sa baferom i sa PTV rezervoarom

Pored ovih predstavljenih opcija, postoji mnogo više opcija za dizajn različitih tipova sistema. Pozovite nas ili nam pošaljite e-poštu i mi ćemo vas uskoro kontaktirati kako bismo mogli da sastavimo najprikladniji sistem za vas.

Standardna oprema toplotne pumpe Centrometal HP-Cm Split EH 10 kW:

• Spoljna i unutrašnja jedinica
• HPCU360iCM kontrolna jedinica
• Ugrađeni električni grejač sa toplotnom snagom od 3 kW
• Y filter
• T5 senzor sa kablom od 10 metara
• Povezivanje i uputstvo za upotrebu
• Uputstvo za upotrebu upravljačke jedinice
• 3 godine pune garancije

Korisničko uputstvo za kontrolnu tablu, uputstvo za povezivanje spoljne jedinice i listovi sa podacima (R32). Da biste preuzeli, kliknite na slike ispod.

Dostupna dodatna oprema:

• Magnetni separator mulja / filter (instalacija je uslov garancije)
• Rezervoar tople vode za indirektnu upotrebu sa 1 ili 2 izmenjivača toplote u verziji koja stoji na zidu i stoji na podu
• WIFI modul (HPnet300)
• Bežični sobni termostat sa ekranom osetljivim na dodir (HPx40CM)
• Dodatni modul za kontrolu 2 dodatna mešovita kruga grejanja (ukupno 3 dodatna HPk2xCM dodatna modula mogu se povezati)
• Eksterni (NTC 10k) i unutrašnji temperaturni senzor za PTV ili bafer rezervoar i mešoviti krug grejanja (NTC 10k / L=4 m)
• Motorizovani zonski ventil (Caleffi), za proizvodnju tople vode za domaćinstvo
• Radio-frekventni predajnik, potreban za HPx40CM sobni termostat (HPrfCM)
